Quick Fillet : 단면 가장자리에서 곡면을 만들 수 있는 블렌더용 무료 모델링 툴



 Quick Fillet이란?

Quick Fillet은 단면 모서리를 사용하여 곡면(사각형)을 만드는 간단한 도구입니다.

3방향의 모서리를 사용하여 둥근 곡면을 만들 수 있습니다.

https://youtu.be/CeTSkEvxFuY



사용 방법 사용 방법

사용 방법은 블렌더 편집 모드에서 3D 뷰포트에서 마우스 오른쪽 버튼을 클릭하고 블렌더 컨텍스트 메뉴 하단에 있는 Quick Fillet을 선택하면 된다.

사용 시 주의사항은 다음과 같습니다.

1. 가장자리의 수는 짝수(2, 4, 6, 8 ...)이어야 한다.
2. 세 개의 모서리를 선택합니다.모서리는 어떤 방향이든 상관없지만(평평해도 상관없다... 도구는 오류를 일으키지 않는다!)최상의 결과를 얻으려면 세 가지 방향이 있어야 합니다.
3. 가장자리의 수는 모든 가장자리 세트에서 동일해야합니다.즉, 한쪽에 4개의 모서리가 있는 경우 4 + 4 + 4 + 4가 되어야 합니다.
4. 이 도구는 "날카로운 각도 (sharp angle)를 사용하여 가장자리 세트의 분리를 자동으로 결정합니다.가장 날카로운 각도의 위치가 에지 세트의 분리에 사용됩니다.
5. 분리가 정확하지 않은 경우 메뉴 (화면 하단)의 오프셋 인덱스를 사용하여 변경할 수 있습니다.
6. 분리가 올바르지 않은 경우, 메뉴(화면 하단)의 offset index로 변경할 수 있습니다.

원통형 또는 모든 메쉬에서 "둥근 끝"을 완벽하게 만들려면 이론적으로 4 개의 필렛이 필요합니다.

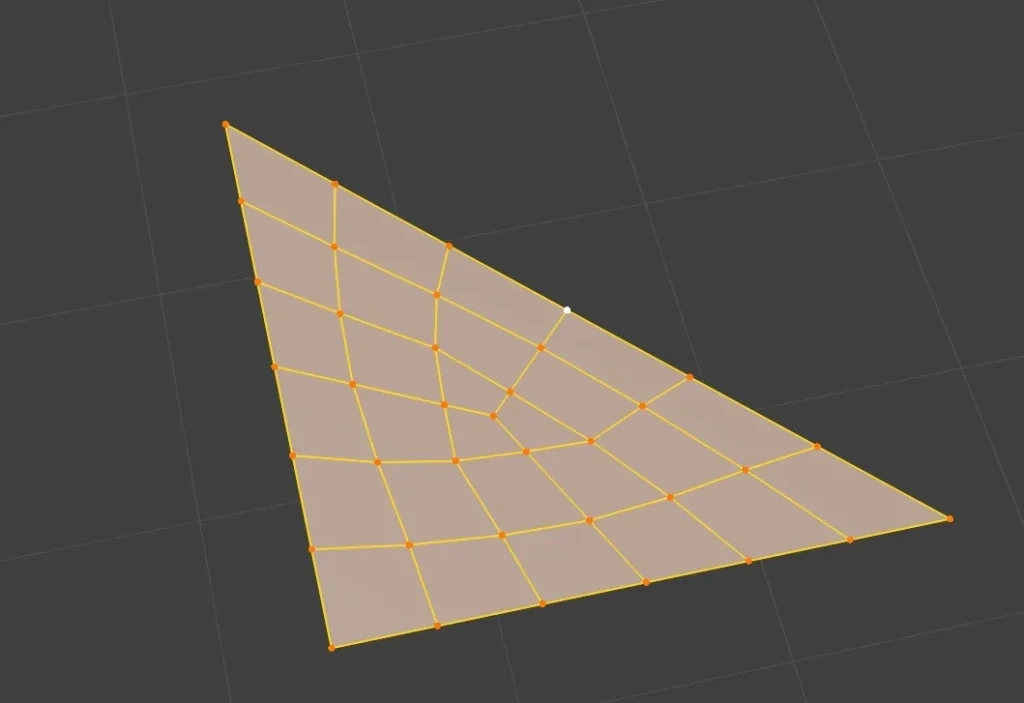

또한 이론적으로 평평한 삼각형을 채우는데도 사용할 수 있습니다.

 다운로드

https://kushiro.gumroad.com/l/quickfillet?a=836697683
